玩转三维建模 | 武汉幻城经纬打造MagicPipe3D系统

来源：世展网分类：建筑装饰行业资讯 2024-05-30 08:25 阅读：*****

2025年中国（成都）国际管网展览会CICP EXPO

2025-11-26-11-28

展会结束

武汉幻城经纬科技有限公司将于2024年11月13-15日亮相第十一届中国（武汉）国际管网展览会，诚邀您的莅临洽谈交流！

地下管网是保障城市运行的基础设施和“生命线”。随着实景三维中国建设的推进，构建地下管网三维模型与地上融合的数字孪生场景，对于提升智慧城市管理至关重要！针对现有三维管线建模数据差异大、建模交互弱、模型效果差、缺乏语义信息等缺陷，武汉幻城经纬科技有限公司从底层开发了参数化三维管网建模系统MagicPipe3D。MagicPipe3D系统本地离线参数化构建地下管网模型（包括管道、接头、附属设施等），输出标准3Dtiles服务、Obj模型等格式，支持Cesium、Unreal、Unity、Osg等引擎进行三维可视化、语义查询、专题分析。

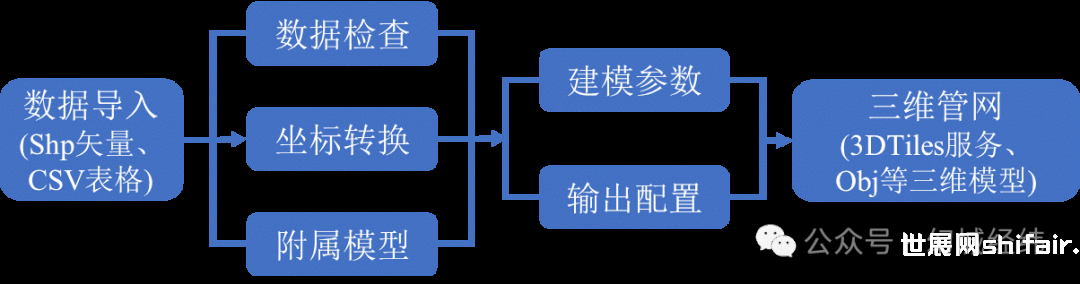

MagicPipe3D系统特点(1)安全：系统本地化单机运行，不上传数据不受网络影响，国产自主可控；(2)灵活：支持多种数据输入、坐标转换和参数配置，满足不同用户需求； (3)精细化：支持各种复杂的管道接头构建算法，以及丰富的附属物模型库，实现管道、接头、附属物立体衔接，并绑定语义查询信息；(4)高效：融合实例化、几何简化、多级索引等机制，实现一键快速自动建模，同时也保证模型的高效渲染。MagicPipe3D建模流程(1)数据输入：支持Shapefile矢量和CSV表格两种数据格式输入，最少需要输入一组管线和管点数据才能进行建模。Shapefile矢量应为标准格式，包括坐标系、几何矢量、属性表等信息，其中属性表字段名称需为英文字母。CSV表格通过配置相关基础字段和坐标系转化为Shapefile，然后导入。(2)数据预处理：包括数据检查、坐标转换、附属模型等操作。数据检查基于配置参数，进行完整性、属性、拓扑等检查；坐标转换可以根据需要将输入Shapefile转换为其它地理或投影坐标系，支持地方坐标系Prj导入；附属模型系统内嵌常见地下管网附属模型库，用户可以点击对应模型导入三维局部视图查看，也可以导入自有附属模型进行扩充。(3)建模输出：包括建模参数配置和输出配置。建模参数配置，通过配置管线字段、管点字段、管道材质、附属物字段及其对应的附属模型等实现三维管网参数化建模；输出配置，主要配置输出三维模型格式3dtiles或obj、四叉树分块层级、几何简化、合并导出等参数，根据建模需求实现模型输出。

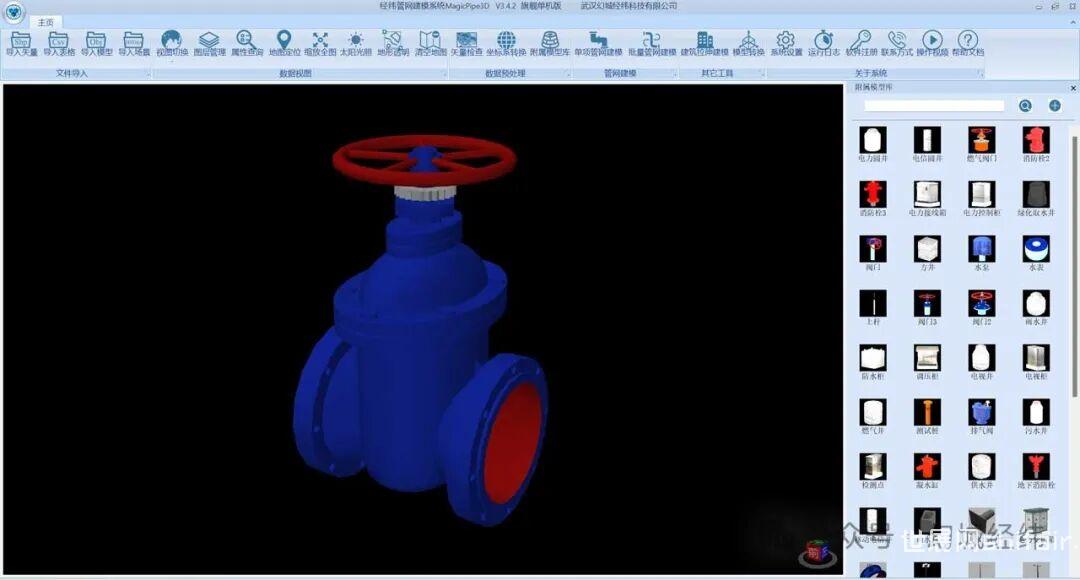

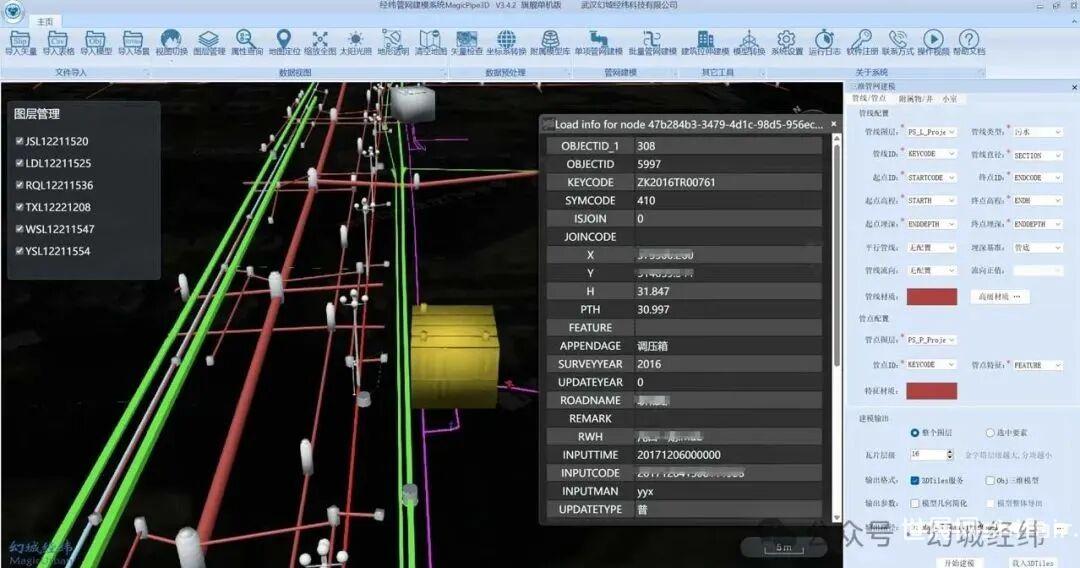

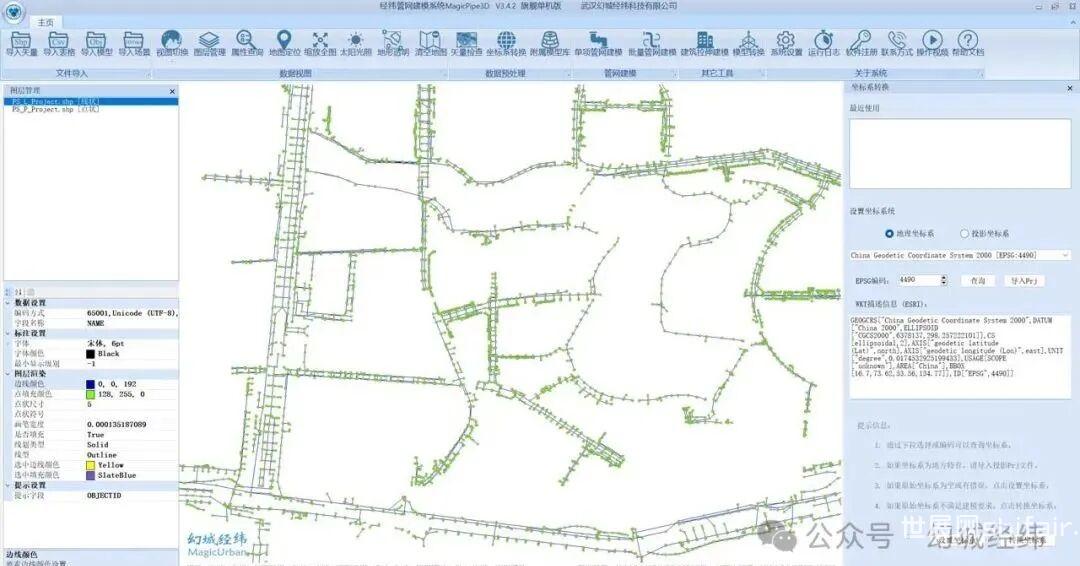

MagicPipe3D系统菜单(1)文件导入：支持shp、csv、obj、3dtiles等文件格式导入；(2)数据视图：支持属性查询、定位、光照、地形透明等；(3)数据预处理：支持矢量检查、坐标系转换、附属模型库等；(4)管网建模：支持单组管网建模、批量管网建模；(5)其它工具：支持建筑物拉伸白模、三维模型格式转换；(6)关于系统：系统设置、日志、视频等。系统使用截图
